NOEdeck





hliníkové stropné debnenie NOEdeck

   charakteristika











klikni pre detail



- špičkové hliníkové rámové debnenie s padacími hlavami pre extrémne rýchlu výstavbu - dosahuje rýchle oddebňovacie lehoty



- rýchle - na m2 plochy pripadá v priemere len 1,6 elementu - inovatívne, dômyselné a hospodárne



- ľahké odebňovacie panely s preglejkou NOEform - hliníkový rám, XXL formát - rozmery až 900 x 1500 mm



- ľahké nosníky vkladané do padacích hláv - dĺžka až 2400 mm, úložný mechanizmus umožňuje jednoduchú montáž debnenia



- padacie hlavy - srdce systému - oddebnenie sa realizuje pootočením spodnej platne hlavy, pozdĺžne nosníky spolu s panelmi poklesnú o 170 mm a po odobratí sa použijú ihneď na odebňovanie ďalšej stropnej dosky, pričom ostávajúce padacie hlavy spolu so stojkami ostávajú podopierať oddebňovanú stropnú dosku, nosnosť padacej hlavy je až 48 kN



- hrany rámov odebňovacích panelov sú upravené tak, aby nedochádzalo k ušpineniu bočných plôch a minimalizoval sa tým čas na čistenie; bohaté príslušenstvo umožňuje debniť spolu s doskou aj prievlaky, umožňuje pripájať pozdĺžne nosníky aj nezávisle od akéhokoľvek rastru kolmo na iné nosníky a tým sa prispôsobiť aj zložitým pôdorysom . . .





klikni pre detail

   použitie


klikni pre detail

klikni pre detail

klikni pre detail



- všetky stropné dosky občianskej aj priemyselnej výstavby

- oddebnené povrchy spĺňajú pohľadové nároky

- debnenie je určené na ručnú montáž, pre výpomoc žeriavom sa používa pojazd, do ktorého sa ukladajú odebňovacie panely a v rámci podlažia sa dajú rýchlo presúvať, medzi podlažiami ich môže presúvať žeriav



sortiment



- odebňovacie panely výšky 141 mm (alu):

 1500 x 900, 600, 450

   900 x 900, 600, 450 (dĺžka x šírka v mm)

odebňovacie panely NOEdeck







- pozdĺžne nosníky v dĺžkach (v mm – alu):



2400, 2100, 1555, 1500

odebňovacie panely NOEdeck

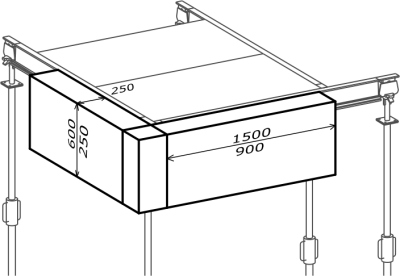

- odebňovacie panely pre prievlaky (v mm – alu):



1500x600x250, 1500x250x250

  900x600x250, 900x250x250

  600x250x250 - pre čelo prievlaku

odebňovacie panely NOEdeck



Zdá sa Vám to zložité? Ponúkame zdarma poradenstvo a pri odbere debnenia Vám vypracujeme podrobný "kladačský" plán!





návod na použitie   (1,7 Mb  stav apríl 2004)





nosnosti stojok



NOEdeck - rýchle, efektívne, inovatívne debnenie pre stropné dosky
