NOEtop





   charakteristika


- vlajková loď ťažkých stenových debnení firmy NOE - je to tretia generácia debnenia TOP, v ktorej našli uplatnenie všetky doterajšie vyše 50-ročné skúsenosti s vývojom a výrobou debnenia NOE

- ťažké oceľové debnenie, určené pre odebňovanie stien - a to stien s veľmi prísnymi nárokmi na rovinnosť, ale aj základových pásov, či kruhových nádrží debnených polygonálne

- je určené všade tam, kde sa vyžaduje pevné debnenie a zároveň sa ráta s použitím žeriava

- odebňovací plášť debnenia je tvorený fínskou celobrezovou vodovzdornou preglejkou hr. 21 mm, chránenou proti vplyvom vlhkosti na všetkých rezných plochách a v obvodovom ráme je uložená v trvale pružnom tmele

- rám debnenia je skoro dokonale tuhý a nezničiteľný - v rohoch sú obvodové profily spájané pomocou rohových odliatkov rámy sú kompletne pozinkované



- pre prípady, kde sa požadujú bezchybné betónové povrchy a nie je tam prístup žeriavovej techniky sa hodí ľahká hliníková verzia NOEtopAlu







klikni pre detail


- firma NOE uviedla na trh ďalšiu svoju inováciu rámových debnení - a to integrované pásnice

- základné veľkoplošné panely sytému NOEtop sa tvária ako bežné panely, no len na prvý pohľad!

- sú v nich integrované pásnice, ktoré z nich robia debnenie novej generácie - spájajú výhody rámového a nosníkového debnenia, pričom odpadá predmontáž nutná na zostavenie klasického nosníkového debnenia!


- okrem toho, že umožňujú spínať debnenie v ľubovoľnom mieste panela, firma NOE ponúka aj riešenie zapretia debnenia pri jednostranne debnených stenách a integrované pásnice umožňujú betónovať aj silno naklonené steny múrov s premenným prierezom











- ďalšia významná inovácia uľahčujúca prácu je pootočenie jedného ramena panelu vnútorného rohu pri oddebňovaní až o 4° - dosiahne sa to klinovými odliatkami pomocou tesárskeho kladiva











- navyše všetky rohové odliatky umožňujú pri konečnom umiestňovaní panelov použiť páčidlo bez toho, aby sa panely poškodili, pretože odliatky majú hranu na to určenú



- na spájanie panelov, či už tesné alebo cez vyrovnanie široké až 100 mm, vytváranie rohov, pre zadebňovanie čela atď. sa používajú len dva spojovacie prvky:
                     TOPLOCK a multidrapák











- debnenie NOEtop je neuveriteľne trvácne a tomu zodpovedá aj jeho povrchová úprava - oceľové panely sú kompletne pozinkované, hliníkové sú zase ošetrené farbou nanesenou práškovou technológiou

   použitie


klikni pre detail

klikni pre detail

klikni pre detail



- základové konštrukcie
- steny priemyselných stavieb - pohľadový betón
- oporné múry - pohľadový betón
- steny šachiet, najmä budované v stiesnených pomeroch
- steny občianskej výstavby - pohľadový betón
- steny kruhových nádrží debnené polygonálne

   sortiment

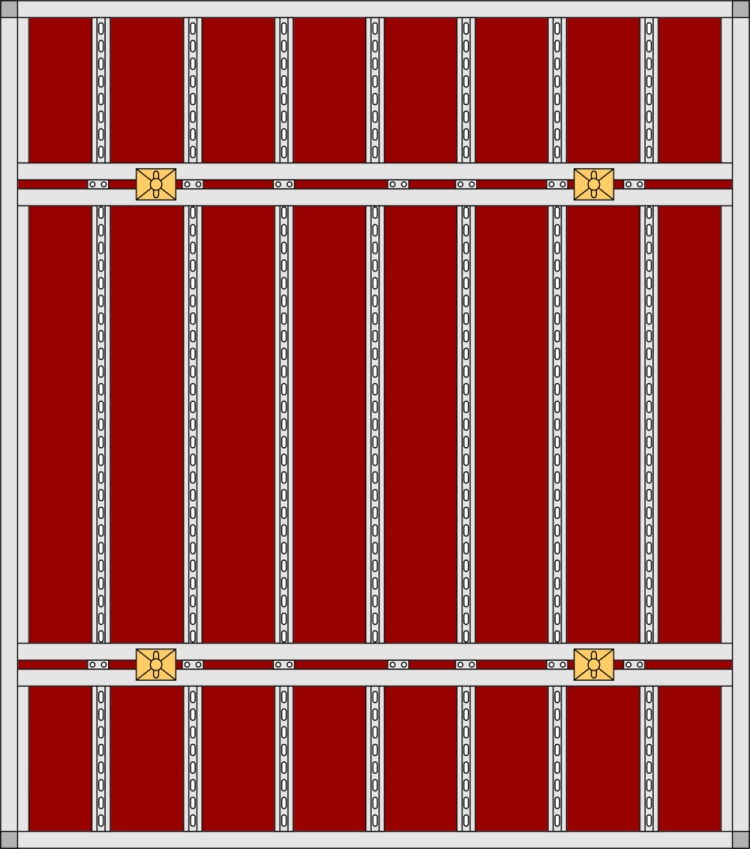

    - panely s integrovanými pásnicami:
(hrúbka panelov 122 mm)


klikni pre detail
5300 x 2650 mm  hmotnosť 933 kg



klikni pre detail
3310 x 2650 mm  hmotnosť 590 kg



klikni pre detail
2650 x 3000 mm  hmotnosť 533 kg

klikni pre detail
2650 x 2650 mm  hmotnosť 478,7 kg

    - multifunkčné panely:
(hrúbka panelov 122 mm)


klikni pre detail
1325 x 3310 mm  hmotnosť 334 kg
1325 x 3000 mm  hmotnosť 296 kg
1325 x 2650 mm  hmotnosť 260 kg
1325 x 1325 mm  hmotnosť 190 kg

    - základné panely:
(hrúbka panelov 122 mm)


klikni pre detail

  výška: 3310 mm
šírky a hmotnosť panelov:
 250 mm       94,1 kg
 400 mm     116,4 kg
 450 mm     123,8 kg
 500 mm     131,2 kg
 550 mm     138,6 kg
 615 mm     148,2 kg
 750 mm     168,1 kg
1000 mm    204,8 kg
1250 mm    241,8 kg
1325 mm    252,9 kg
výška: 3000 mm
šírky a hmotnosť panelov:
 250 mm       85,7 kg
 400 mm     107,9 kg
 450 mm     112,4 kg
 500 mm     120,6 kg
 550 mm     127,6 kg
 615 mm     138,3 kg
 750 mm     155,0 kg
1000 mm    189,2 kg
1250 mm    223,5 kg
1325 mm    233,9 kg
výška: 2650 mm
šírky a hmotnosť panelov:
 250 mm       76,0 kg
 400 mm       94,1 kg
 450 mm     100,1 kg
 500 mm     106,1 kg
 550 mm     112,1 kg
 615 mm     119,9 kg
 750 mm     136,3 kg
1000 mm    166,2 kg
1250 mm    196,2 kg
1325 mm    205,2 kg


klikni pre detail

    výška: 1325 mm
šírky a hmotnosť panelov:
 250 mm       41,0 kg
 400 mm       51,2 kg
 450 mm       54,5 kg
 500 mm       57,7 kg
 550 mm       61,0 kg
 615 mm       65,3 kg
 750 mm       74,1 kg
1000 mm      90,3 kg
1250 mm     106,7 kg
1325 mm     111,6 kg
výška: 660 mm
šírky a hmotnosť panelov:
 250 mm       22,9 kg
 400 mm       28,6 kg
 450 mm       30,5 kg
 500 mm       32,3 kg
 550 mm       34,2 kg
 615 mm       36,7 kg
 750 mm       41,9 kg
1000 mm      51,1 kg
1250 mm      60,7 kg
1325 mm      63,6 kg

- NOEtopALU
(ľahká hliníková alternatíva) - základné panely:
(hrúbka panelov 122 mm)


klikni pre detail

  výška: 2650 mm
šírky a hmotnosť panelov:
250 mm        31,0 kg
400 mm        39,0 kg
500 mm        44,0 kg
750 mm        57,0 kg
883 mm        64,0 kg
výška: 1325 mm
šírky a hmotnosť panelov:
883 mm        34,0 kg
výška: 883 mm
šírky a hmotnosť panelov:
250 mm        11,0 kg
400 mm        15,0 kg
500 mm        17,0 kg
750 mm        22,0 kg
883 mm        25,0 kg


ďalej sú k dispozícii:

► panely vonkajšieho rohu
► vnútorné a vonkajšie rohy 90°
► prestaviteľné vnútorné a vonkajšie rohy
► oddebňovacie kusy pre výťahové šachty
► príslušenstvo na spájanie panelov
spínanie
► kompletné špeciálne spínanie s príslušenstvom pre debnenie základových konštrukcií
ochranné rúrky pre spínacie tyče - PVC - aj vodostavebné (bez nutnosti lepenia), špeciálne - vláknocementové
► lešeňové konzoly a stabilizačné vzpery
► adaptérové klinové zveráky - umožňujú spájať navzájom panely NOEtop s panelmi debnenia iných typov (SL 2000, R250 a R400, NOEalu L, NOE ALU2000)



Zdá sa Vám to zložité? Ponúkame zdarma poradenstvo a pri odbere debnenia Vám vypracujeme podrobný "kladačský" plán!





katalóg prvkov   (2,0 Mb; stav 01/2010)





BOZP - používanie žeriav. háku  (1,6 Mb; pre kat. č. 135903)





BOZP - používanie žeriav. háku  (1,2 Mb; pre kat. č. 135904)





návod na použitie  (časť 1 - 2Mb; časť 2 - 1,7Mb; časť 3 - 2Mb; časť 4 - 2,1 Mb; časť 5 - 1,7Mb; časť 6 - 1,2Mb; stav 01/2010)
