spínacie tyče Schwupp ø15 mm

Používajú sa ako spínacie tyče na spínanie panelov - na prenos ťahovej sily vyplývajúcej zo zaťaženia panelov tlakom betónu. Je vyrobená zo špeciálnej ocele. Nesmie sa deliť plameňom a nie je zvariteľná. Dodáva sa hlavne bez povrchovej úpravy, na požiadanie sa dodáva pozinkovaná.

Bežne sa dodáva v dĺžkach do 6000 mm.

Únosnosť = 91 kN v ťahu.

kat. číslo          ---   p o p i s   ---
760250   krátka tyč Schwupp dĺ. 250 mm (čierna)
760300   krátka tyč Schwupp dĺ. 300 mm (čierna)
760500   krátka tyč Schwupp dĺ. 500 mm (čierna)
760750   spínacia tyč Schwupp dĺ. 750 mm (čierna)
761000   spínacia tyč Schwupp dĺ. 1000 mm (čierna)
761500 dĺ. 1250, 762000 dĺ. 2000, 762500 dĺ. 2500 mm atď. (čierne)
766000   spínacia tyč Schwupp dĺ. 6000 mm (čierna)

klikni pre detail

klikni pre zväčšenie

spojovacie tyče Schwupp ø15 mm

Spojovacie matice Schwupp sa používajú na spájanie panelov debnenia navzájom alebo pripájaní uholníkov vonkajších rohov, resp. prestaviteľných panelov pre vnút. alebo vonk. rohy k panelom alebo na pripájanie príslušenstva (stab. vzpier, pásnic...) k rebrám panelov.

kat. číslo          ---   p o p i s   ---
135010 spojovacia skrutka NOE Schwupp dĺ. 100 mm (pozinkovaná, dĺžka závitu 100 mm, s privarenou 6-hrannou maticou)

klikni pre detail

klikni pre zväčšenie

135019 spojovacia skrutka NOE Schwupp dĺ. 250 mm (pozinkovaná, dĺžka závitu 250 mm, s privarenou 6-hrannou maticou)

klikni pre detail

klikni pre zväčšenie

319321 skrutka s kladivovou hlavou a uchytením dĺ. 280 mm (pozinkovaná, zverná dĺžka 205 mm, s integrovanou maticou Sprint)
319331 skrutka s kladivovou hlavou a uchytením dĺ. 200 mm (pozinkovaná, zverná dĺžka 125 mm, s integrovanou maticou Sprint)

klikni pre detail

klikni pre zväčšenie

spínacie matice pre tyče Schwupp ø15 mm

Používajú sa ako matice pre spínacie tyče Schwupp. Sú vyrobené prevažne zo zliatiny.

kat. číslo          ---   p o p i s   ---

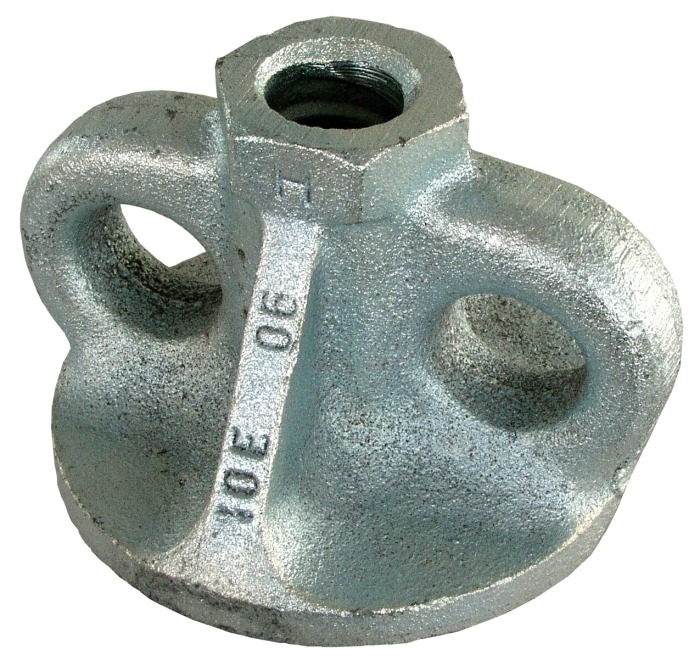

680580 matica Sprint (pozinkovaná, priemer 80 mm, dĺžka závitu 60mm, používa sa hlavne pre SL2000, únosnosť 91 kN)

klikni pre detail

klikni pre zväčšenie

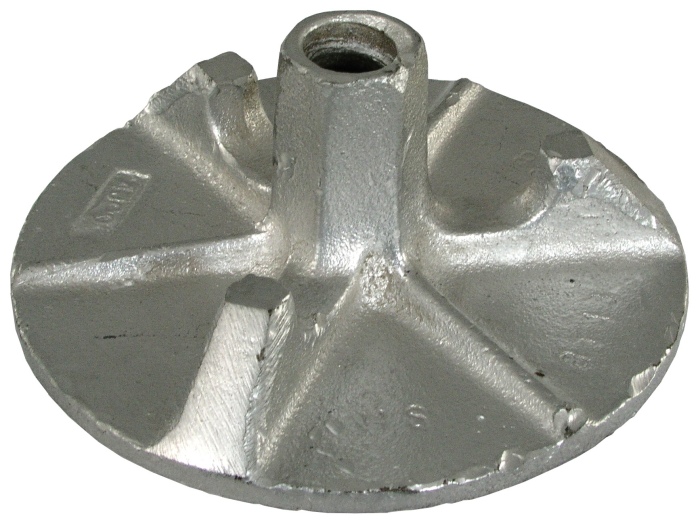

680590 tanierová matica (pozinkovaná, priemer 130 mm, dĺžka závitu 55 mm, únosnosť 91 kN)

klikni pre detail

klikni pre zväčšenie

691700 úložná platňa 80x140 mm s krídlovou maticou (pozinkovaná, univerzálne použiteľná matica pre všetky stenové debnenia, únosnosť 91 kN)

klikni pre detail

klikni pre zväčšenie

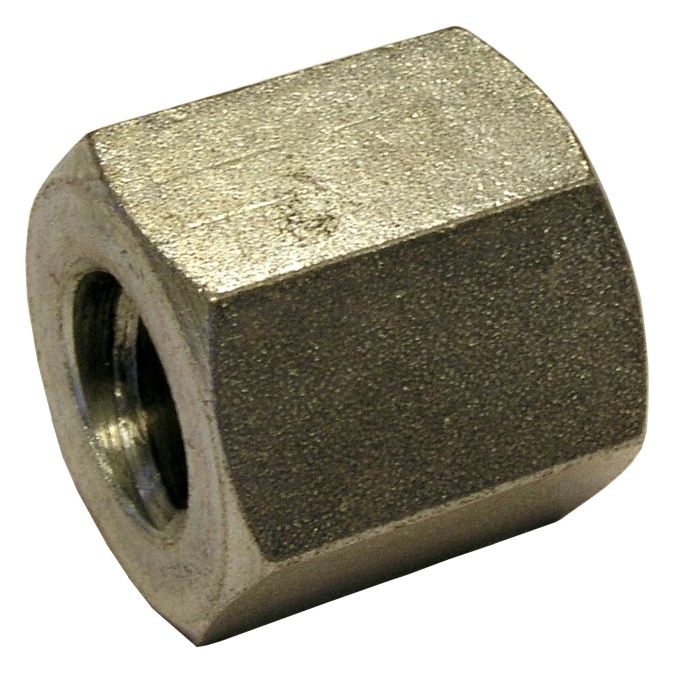

680900 6-hranná matica Schwupp dĺ. 30 mm (pozinkovaná, určená na podružné spoje, nezvariteľná)

klikni pre detail

klikni pre zväčšenie

681000 6-hranná matica Schwupp dĺ. 60 mm (pozinkovaná, spolu s podložkou 691500 sa môže použiť na spínanie, nezvariteľná, únosnosť 91 kN)

klikni pre detail

klikni pre zväčšenie

403257 6-hranná matica Schwupp dĺ. 60 mm (čierna, zvariteľná, únosnosť 91 kN)

klikni pre detail

klikni pre zväčšenie

681300 4-hranná matica Schwupp dĺ. 60 mm (čierna, zvariteľná, únosnosť 91 kN)

klikni pre detail

klikni pre zväčšenie

684000 6-hranná spojovacia matica Schwuppp dĺ. 105 mm(pozinkovaná, používa sa pre nadpájanie tyčí Schwupp, únosnosť 91 kN)

klikni pre detail

klikni pre zväčšenie

117240 závitový sokel Schwupp (čierny, priemer otvoru 17 mm, zvariteľný, únosnosť 70 kN)

klikni pre detail

klikni pre zväčšenie

682500 trojuholníkové spínanie Schwupp (čierne, obsahuje tri otočné závitové sokle Schwupp pre pripojenie 3 tyčí Schwupp, používa sa pre spínanie v zložitých zostavách debnenia, ostáva zabetónované, únosnosť 64 kN)

klikni pre detail

klikni pre zväčšenie

podložky spínacie tyče Schwupp ø15 mm

Veľmi často je potrebné použiť pre spínacie tyče podložky - z dôvodu zmiernenia účinku veľkej ťahovej sily (až 9 ton) v mieste pôsobenia, resp. z dôvodu ochrany profilov debnenia, resp. oceľových profilov pred deformáciami. Podložky sú vyrobené prevažne zo zliatiny.

kat. číslo          ---   p o p i s   ---
691400 podložka 120/120 mm (pozinkovaná, lisovaná oceľ,  otvor v strede je priemeru 20 mm)

klikni pre detail

klikni pre zväčšenie

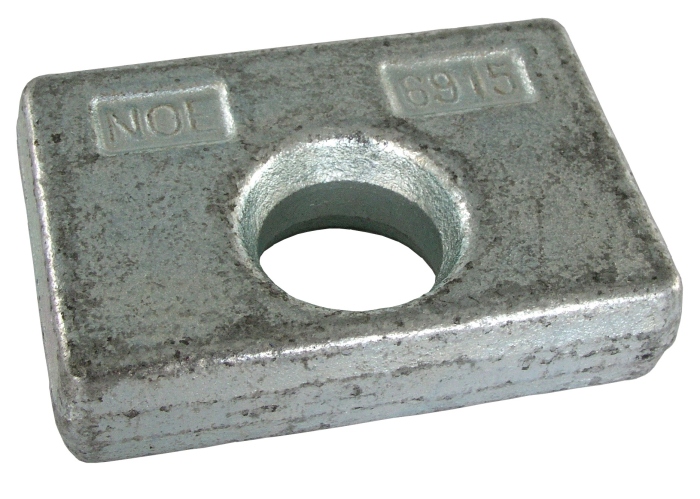

691500 podložka 80/55/20 mm (pozinkovaná oceľ, určená ako podložka pod 6-hranné matice Schwupp, otvor je priemeru 23 mm)

klikni pre detail

klikni pre zväčšenie

403353 úložná platnička 80/140 mm (čierna, zliatina, určená ako podložka pod spínacie matice Schwupp, stredný otvor je priemeru 17 mm)

klikni pre detail

klikni pre zväčšenie

403354 úložná platnička 140/200 mm (čierna, zliatina, určená ako podložka pod spínacie matice Schwupp, stredný otvor je priemeru 20 mm)
403355 úložná platnička 140/200 mm (čierna, zliatina, určená ako podložka pod spínacie matice Schwupp, stredný otvor je priemeru 32 mm)
špeciálne príslušenstvo pre vodostavebné spínanie Schwupp ø15 mm
kat. číslo          ---   p o p i s   ---

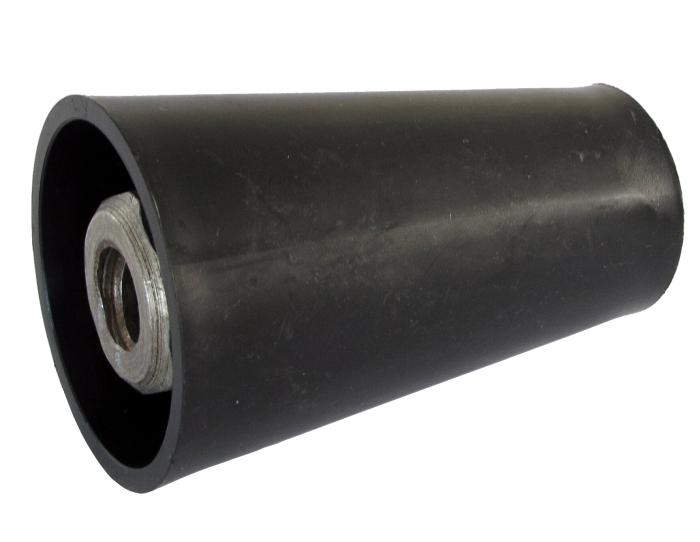

686900 spínací kužeľ Schwupp/Schwupp (zložený z plášťa (686901) a oceľového jadra (686902), určený pre steny hrúbky min. 300 mm, tyč Schwupp medzi oproti sebe použitými kužeľmi ostáva zabetónovaná, kužele sa z betónu vyskrutkujú (nástrčkovým kľúčom 32 (394901)), únosnosť 90 kN)
403408 spínací kužeľ Schwupp/M20 (zložený z plášťa (686901) a oceľového jadra (403409), určený pre steny hrúbky min. 300 mm, oceľová tyč s metrickým závitom M20 medzi oproti sebe použitými kužeľmi ostáva zabetónovaná, kužele sa z betónu vyskrutkujú (nástrčkovým kľúčom 32 (394901)), oceľová tyč je zvariteľná - výhodou je, že sa dá privariť o výstuž, únosnosť 60 kN)

klikni pre detail

klikni pre zväčšenie

682200 vodostop Schwupp (čierny, zliatina, ostáva zabetónovaný, únosnosť 91 kN)

klikni pre detail

klikni pre zväčšenie

k o t v y   --Schwupp ø15 mm--

V ponuke máme rôzne typy kotiev - tyčové, slučkové kotvy osádzané v predstihu do základových dosiek pre oporné kozlíky, kotevné puzdro z polyamidu ako pripravený "závit" v hotovom betónovom diele alebo kotvu pre dodatočné kotvenie v hotovej konštrukcii.

kat. číslo          ---   p o p i s   ---
694910 kotevné puzdro NOE (polyamid)

klikni pre detail

klikni pre zväčšenie

návod na použitie
